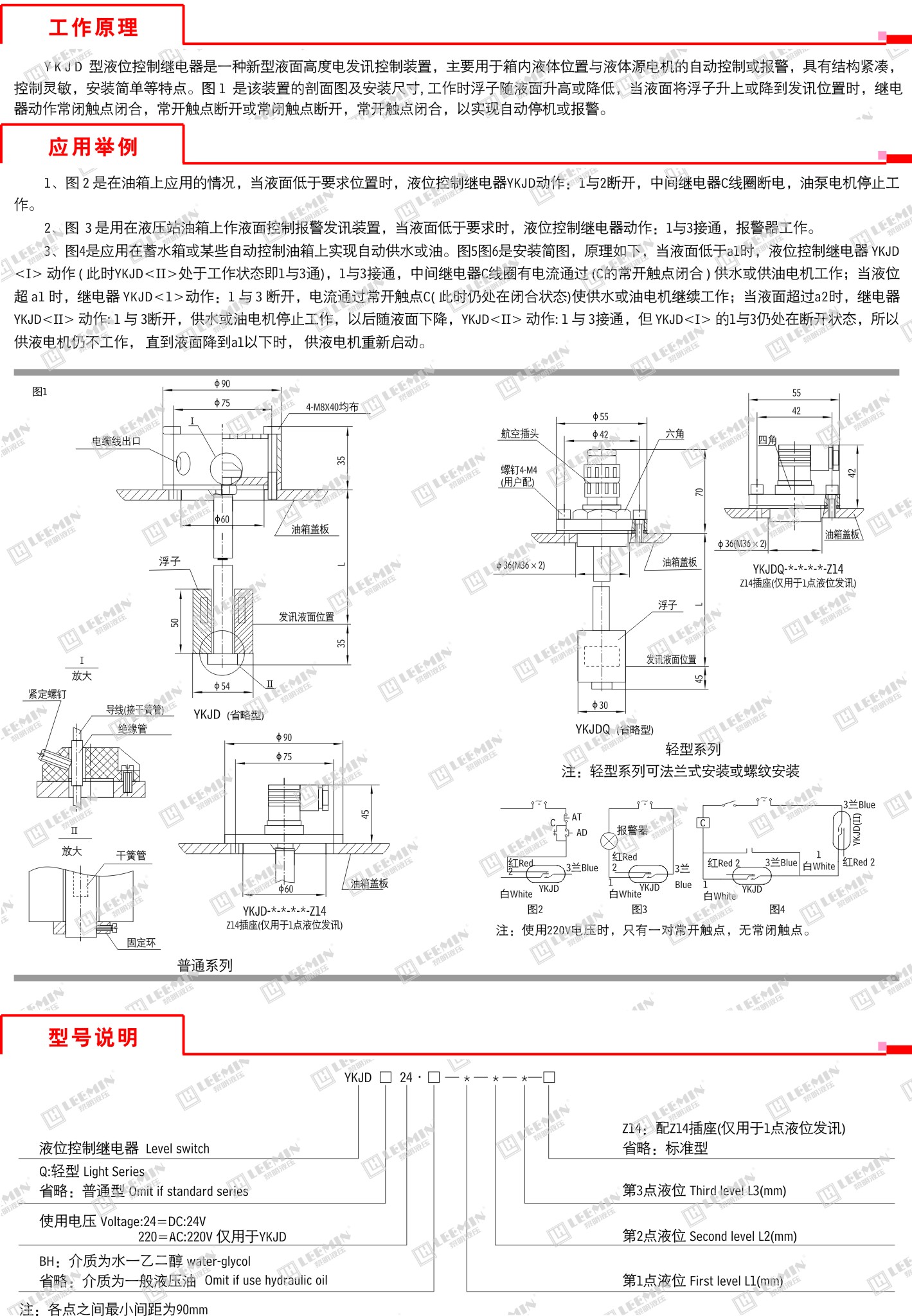

YKJD 型液位控制繼電器是一種新型液面高度電發訊控制裝置，主要用于箱內液體位置與液體源電機的自動控制或報警，具有結構緊湊，控制靈敏，安裝簡單等特點。圖 1 是該裝置的剖面圖及安裝尺寸,工作時浮子隨液面升高或降低，當液面將浮子升上或降到發訊位置時，繼電器動作常閉觸點閉合，常開觸點斷開或常閉觸點斷開，常開觸點閉合，以實現自動停機或報警。
