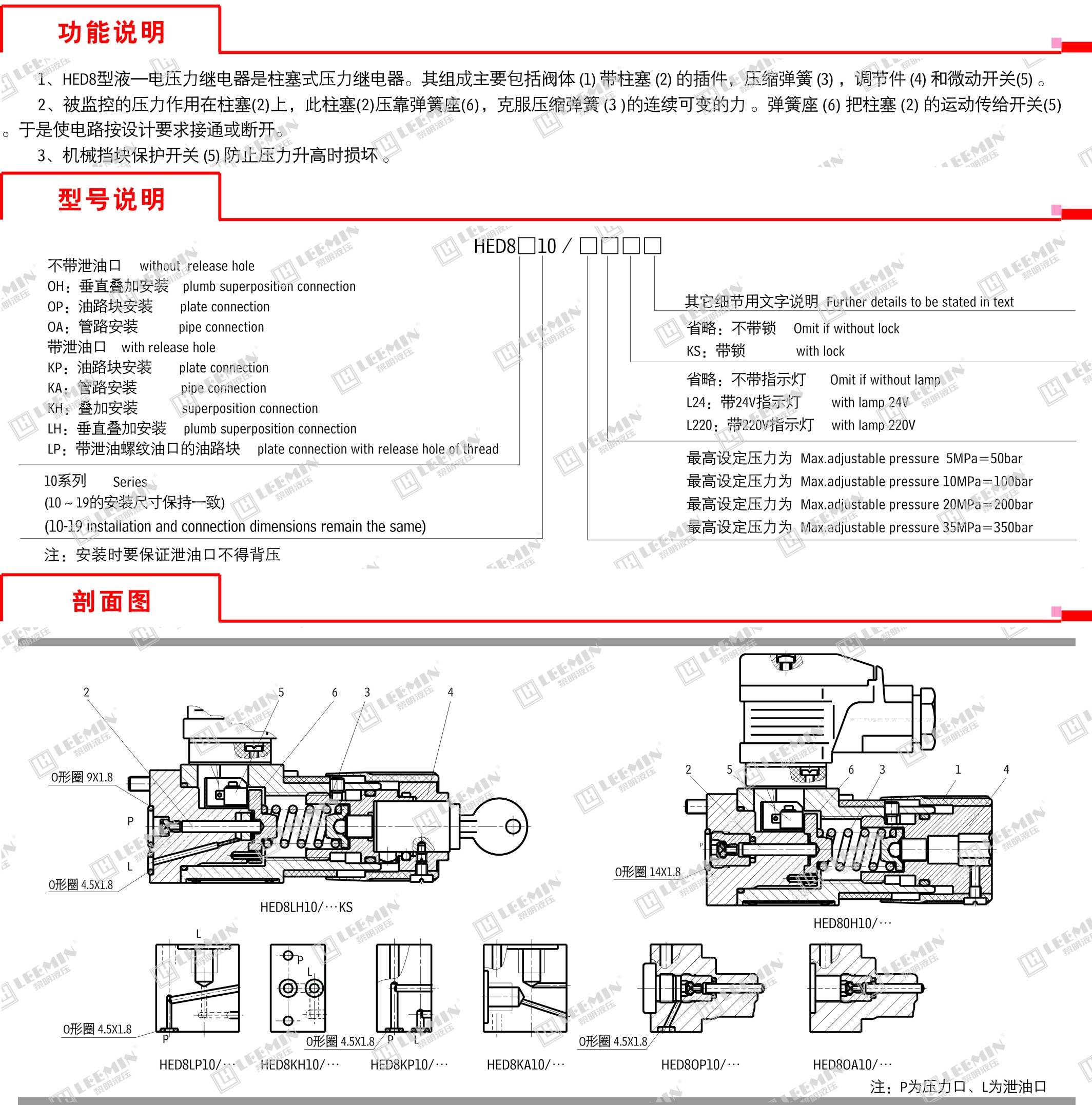

1、HED8型液—電壓力繼電器是柱塞式壓力繼電器。其組成主要包括閥體 (1) 帶柱塞 (2) 的插件，壓縮彈簧 (3) ，調(diào)節(jié)件 (4) 和微動開關(5) 。

2、被監(jiān)控的壓力作用在柱塞(2)上，此柱塞(2)壓靠彈簧座(6)，克服壓縮彈簧 (3 )的連續(xù)可變的力 。彈簧座 (6) 把柱塞 (2) 的運動傳給開關(5) 。于是使電路按設計要求接通或斷開。
       3、機械擋塊保護開關 (5) 防止壓力升高時損壞 。
