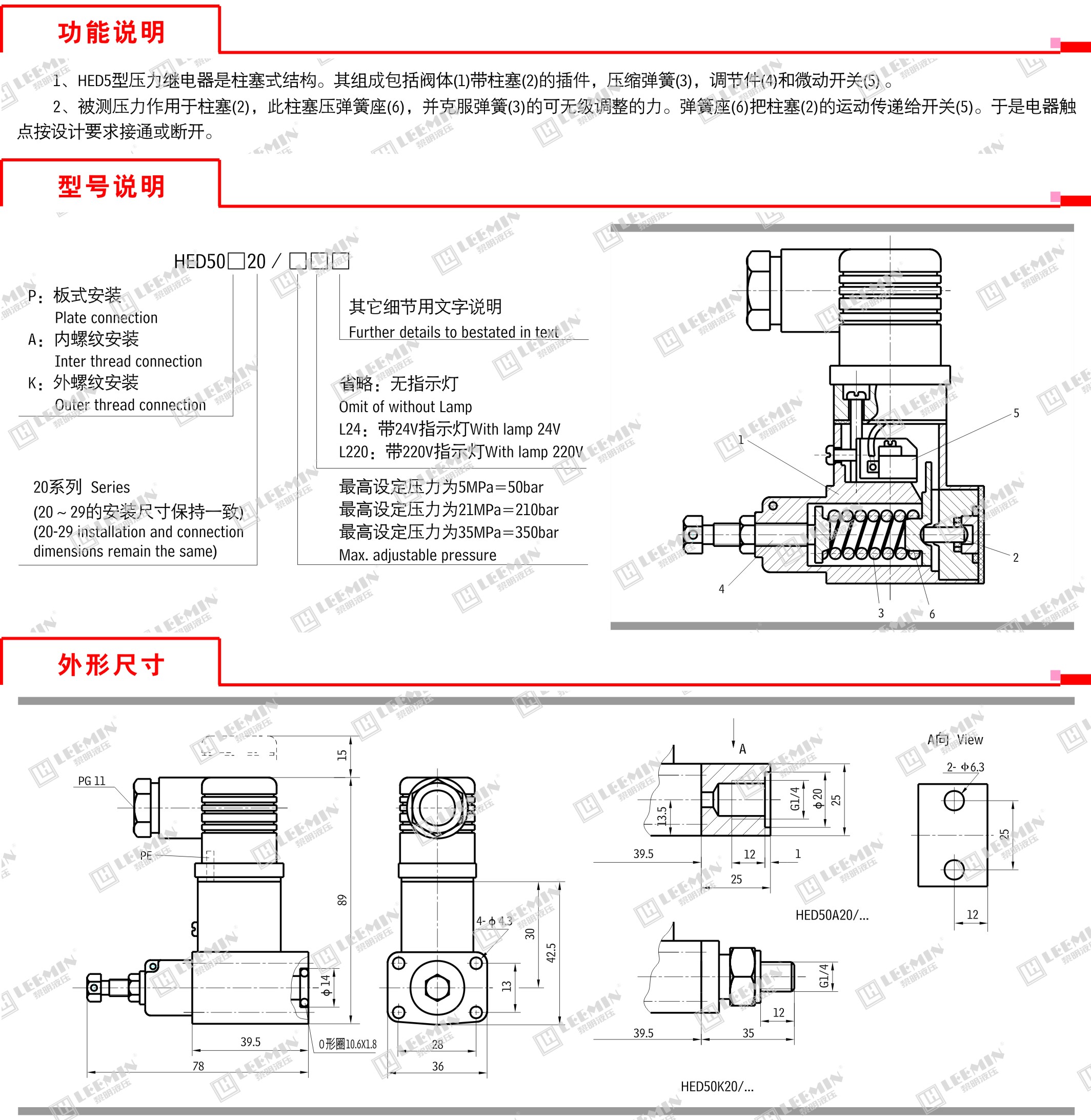

1、HED5型壓力繼電器是柱塞式結構。其組成包括閥體(1)帶柱塞(2)的插件，壓縮彈簧(3)，調節件(4)和微動開關(5) 。
       2、被測壓力作用于柱塞(2)，此柱塞壓彈簧座(6)，并克服彈簧(3)的可無級調整的力。彈簧座(6)把柱塞(2)的運動傳遞給開關(5)。于是電器觸點按設計要求接通或斷開。
       3、機械擋塊保護開關 (5) 防止壓力過高時損壞 。
