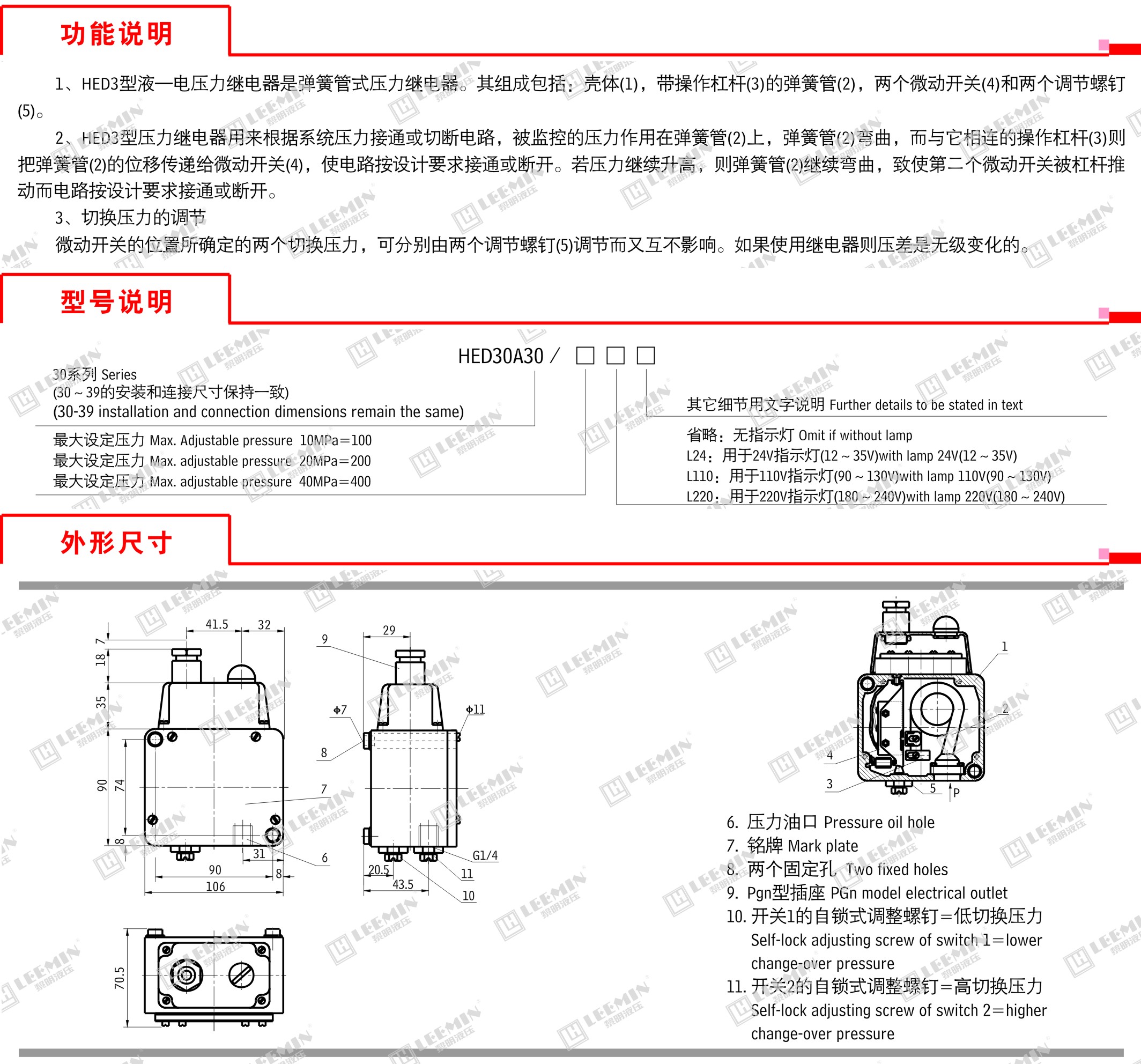

1、HED3型液—電壓力繼電器是彈簧管式壓力繼電器。其組成包括：殼體(1)，帶操作杠桿(3)的彈簧管(2)，兩個微動開關(4)和兩個調節螺釘(5)。

2、HED3型壓力繼電器用來根據系統壓力接通或切斷電路，被監控的壓力作用在彈簧管(2)上，彈簧管(2)彎曲，而與它相連的操作杠桿(3)則把彈簧管(2)的位移傳遞給微動開關(4)，使電路按設計要求接通或斷開。若壓力繼續升高，則彈簧管(2)繼續彎曲，致使第二個微動開關被杠桿推動而電路按設計要求接通或斷開。

3、切換壓力的調節
微動開關的位置所確定的兩個切換壓力，可分別由兩個調節螺釘(5)調節而又互不影響。如果使用繼電器則壓差是無級變化的。
