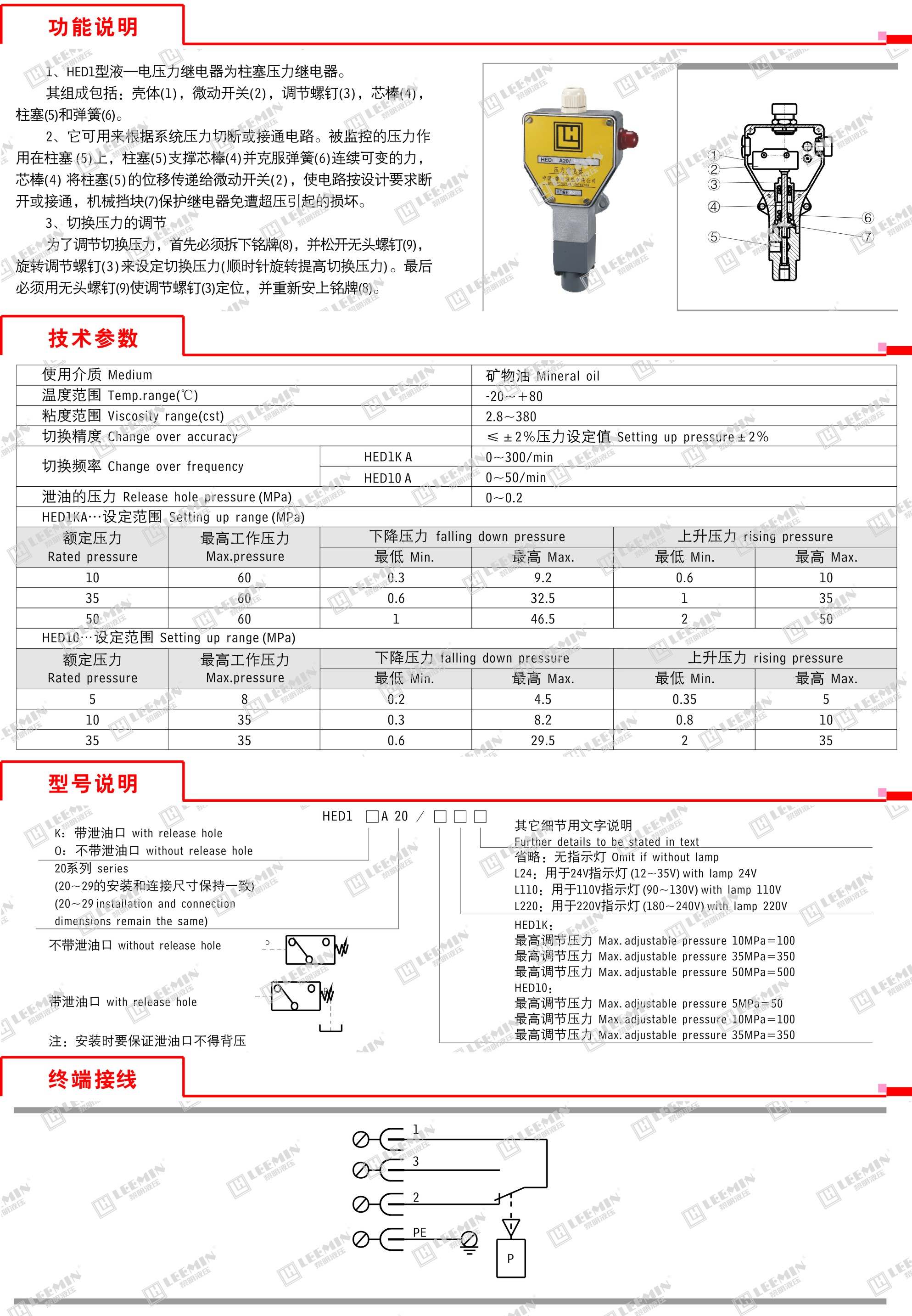

1、HED1型液—電壓力繼電器為柱塞壓力繼電器。
其組成包括：殼體(1)，微動開關(2)，調節螺釘(3)，芯棒(4)，柱塞(5)和彈簧(6)。

2、它可用來根據系統壓力切斷或接通電路。被監控的壓力作用在柱塞 (5)上，柱塞(5)支撐芯棒(4)并克服彈簧(6)連續可變的力，芯棒(4) 將柱塞(5)的位移傳遞給微動開關(2)，使電路按設計要求斷開或接通，機械擋塊(7)保護繼電器免遭超壓引起的損壞。

3、切換壓力的調節
為了調節切換壓力，首先必須拆下銘牌(8)，并松開無頭螺釘(9)，旋轉調節螺釘(3)來設定切換壓力(順時針旋轉提高切換壓力)。最后必須用無頭螺釘(9)使調節螺釘(3)定位，并重新安上銘牌(8)。
