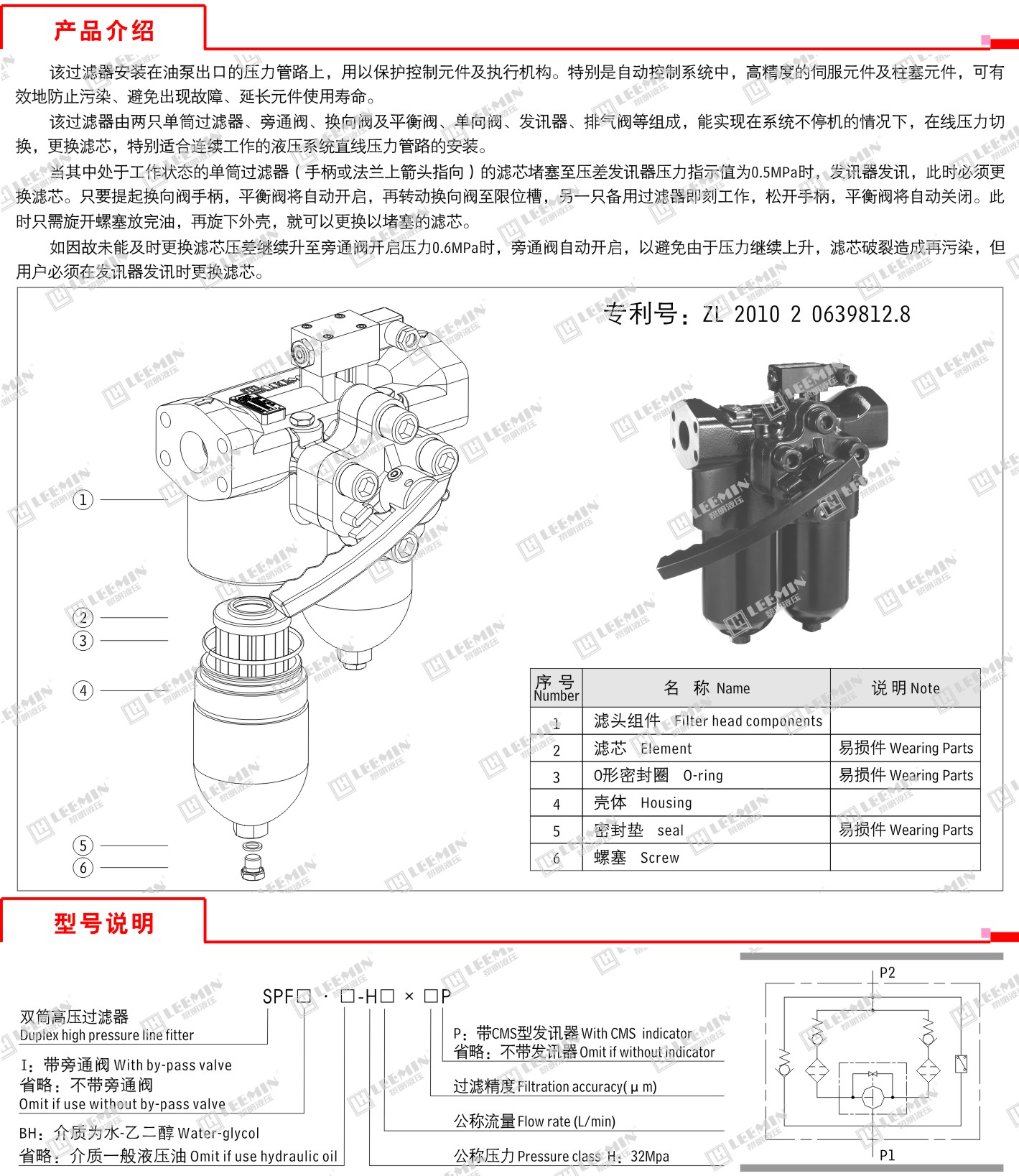

該過濾器安裝在油泵出口的壓力管路上，用以保護控制元件及執行機構。特別是自動控制系統中，高精度的伺服元件及柱塞元件，可有效地防止污染、避免出現故障、延長元件使用壽命。

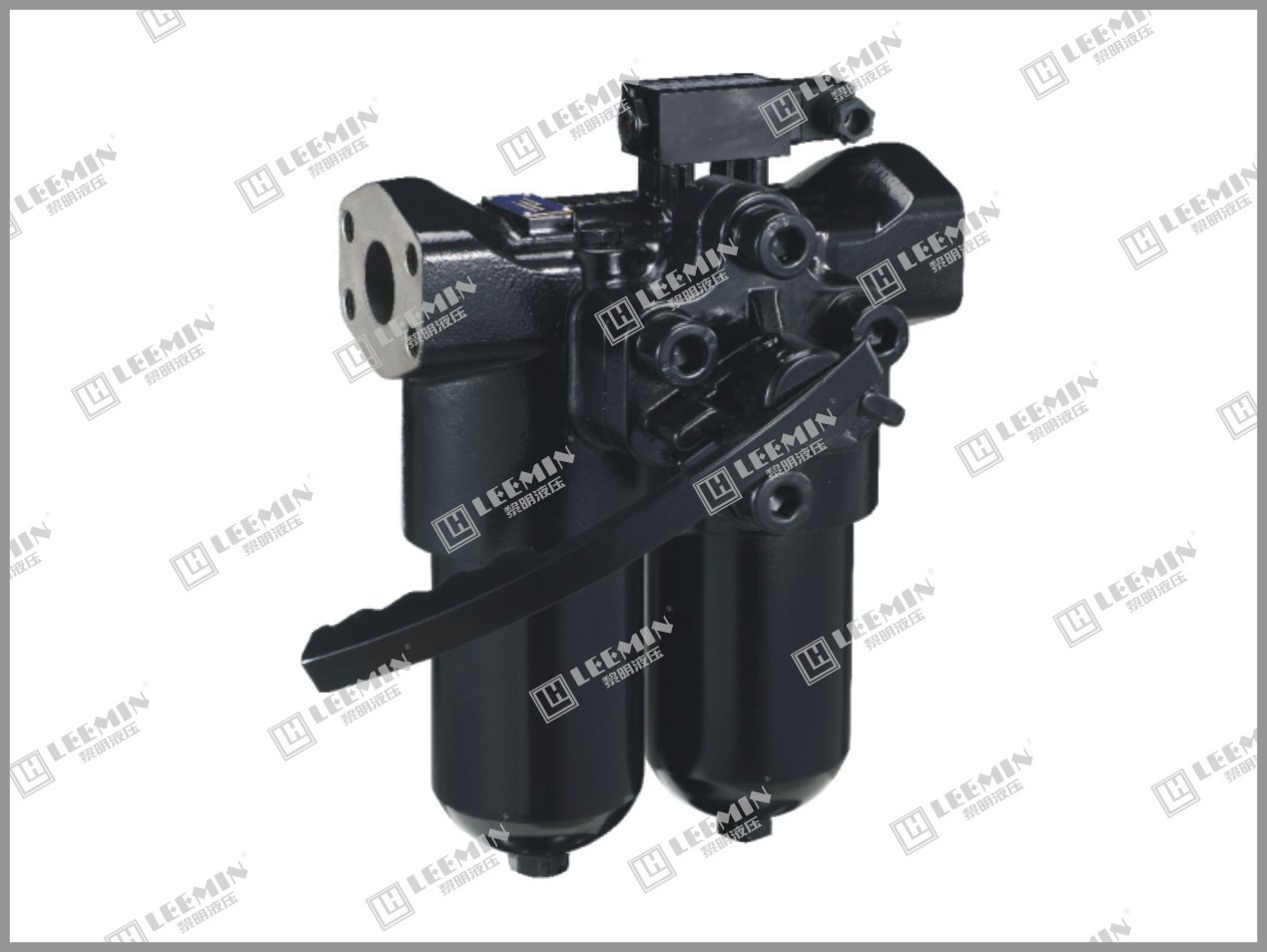

該過濾器由兩只單筒過濾器、旁通閥、換向閥及平衡閥、單向閥、發訊器、排氣閥等組成，能實現在系統不停機的情況下，在線壓力切換，更換濾芯，特別適合連續工作的液壓系統直線壓力管路的安裝。

當其中處于工作狀態的單筒過濾器（手柄或法蘭上箭頭指向）的濾芯堵塞至壓差發訊器壓力指示值為0.5MPa時，發訊器發訊，此時必須更換濾芯。只要提起換向閥手柄，平衡閥將自動開啟，再轉動換向閥至限位槽，另一只備用過濾器即刻工作，松開手柄，平衡閥將自動關閉。此時只需旋開螺塞放完油，再旋下外殼，就可以更換以堵塞的濾芯。

如因故未能及時更換濾芯壓差繼續升至旁通閥開啟壓力0.6MPa時，旁通閥自動開啟，以避免由于壓力繼續上升，濾芯破裂造成再污染，但用戶必須在發訊器發訊時更換濾芯。
